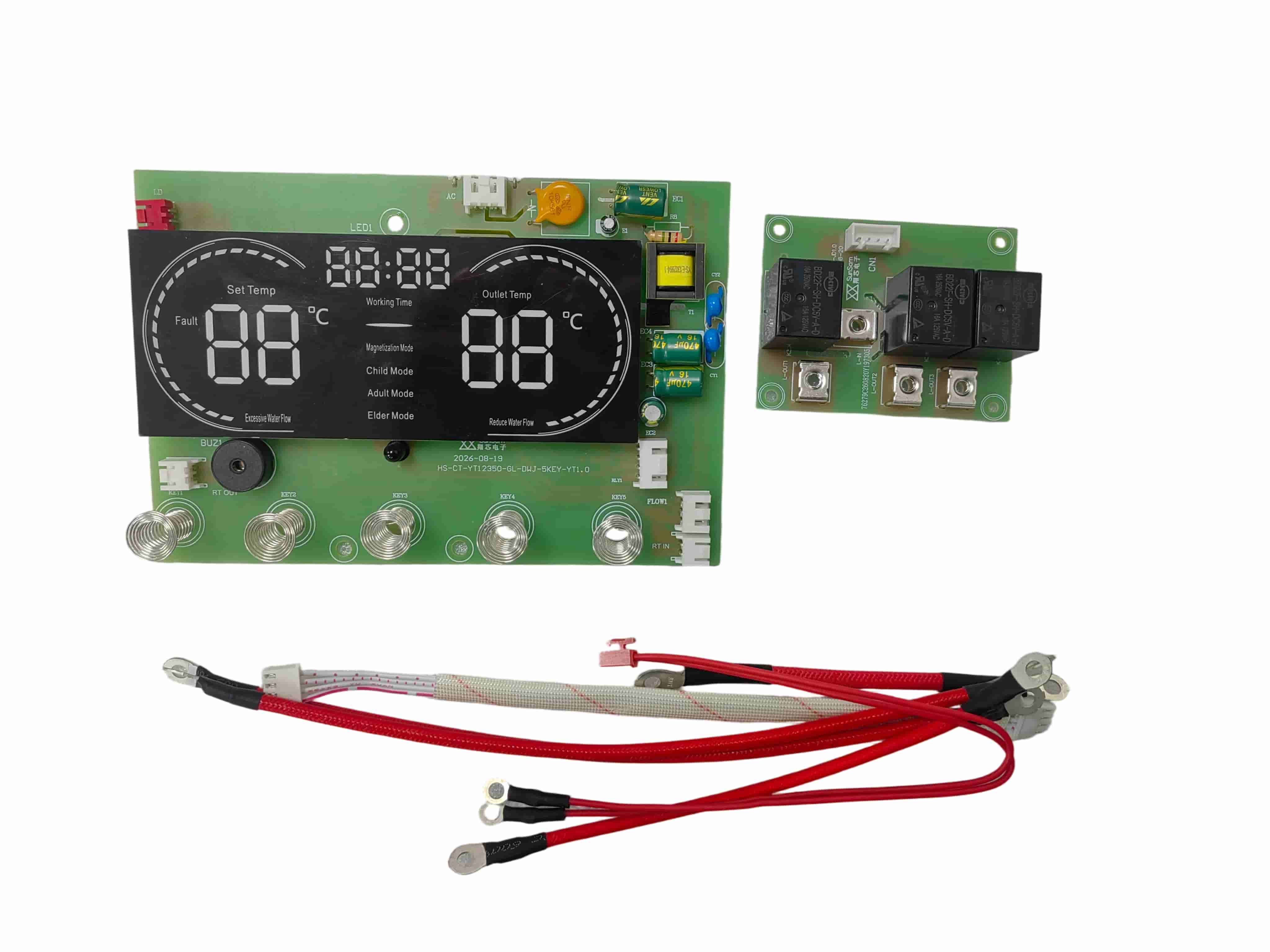

CT12350 Instant electric water heater PCBA

CT12350 Instant Electric Water Heater PCBA

Ang CT12350 Instant electric water heater na PCBA ay isang integrated control solution na binuo para sa 220 V, 6 kW na instant water-heating system. Pinagsasama nito ang staged heating control, water-flow detection, temperatura regulation, LED display control at maramihang fault-protection function sa isang PCBA.

Dinisenyo para sa mga instant electric water heater at customized na hot-water appliances, sinusuportahan ng CT12350 ang hardware, firmware, display at pag-customize ng interface para sa iba't ibang proyekto ng OEM at ODM.

6 kW Heating Control na may Pitong Power Level

Ang nasubok na bersyon ng power supply ng switch-mode ay gumagana mula sa AC 150–280 V sa 50 Hz. Sa na-rate na boltahe ng AC 220 V, sinusuportahan ng PCBA ang maximum na load ng pag-init na 6,000 W at kinokontrol ang tatlong pangkat ng heating output.

Pitong antas ng kuryente ang magagamit upang magbigay ng mas nababaluktot na regulasyon ng temperatura:

- Level 1: 1,400 W

- Level 2: 2,200 W

- Level 3: 2,400 W

- Level 4: 3,600 W

- Level 5: 3,800 W

- Level 6: 4,600 W

- Level 7: 6,000 W

Ang multi-level na disenyo ng pagpainit ay nagbibigay-daan sa controller na pumili ng angkop na output ayon sa operating mode, temperatura ng tubig at pangangailangan sa pag-init.

Intelligent Constant-Temperature Control

Ang CT12350 water heater control board ay nagbibigay ng adjustable temperature range na 30–55°C. Ang 50 kΩ NTC temperature sensor ay ginagamit para sa pagtukoy ng temperatura at pagkontrol ng feedback.

Sa AI mode, awtomatikong pumipili ang PCBA ng angkop na antas ng kuryente at target na temperatura ayon sa temperatura ng inlet na tubig. Ang mga naka-program na setting ng temperatura ng AI ay mula 39°C hanggang 45°C sa ilalim ng mga kundisyon ng inlet-temperature na naitala sa test report.

Available din ang tatlong temperature mode para sa maginhawang operasyon:

- Child Mode: 38°C

- Mode ng Pang-adulto: 42°C

- Senior Mode: 45°C

Sinusuportahan ng controller ang awtomatikong pagkakalibrate at memorya ng mga parameter ng pare-pareho ang temperatura. Batay sa mga naitalang sample na pagsubok sa temperatura ng pumapasok na 25°C at mga rate ng daloy na 1.5 L/min at 3 L/min, ang sinusukat na temperatura ng outlet ay nanatili sa loob ng humigit-kumulang ±2°C sa nasubok na mga setpoint.

Pag-activate ng Daloy ng Tubig at Kontrol sa Standby

Sinisimulan ng PCBA ang proseso ng pagkontrol sa pag-init kapag ang natukoy na daloy ng tubig ay umabot sa humigit-kumulang 1.5 L/min. Hihinto ang pag-init kapag bumaba ang daloy sa humigit-kumulang 1.3 L/min.

Kapag walang nakitang daloy ng tubig, papasok ang controller sa standby pagkalipas ng humigit-kumulang dalawang segundo. Maaaring i-activate muli ang display sa pamamagitan ng pagpindot sa isang key o pagpapanumbalik ng daloy ng tubig. Ang control logic na ito ay tumutulong sa pag-coordinate ng pagpapatakbo ng pag-init sa aktwal na pangangailangan ng tubig.

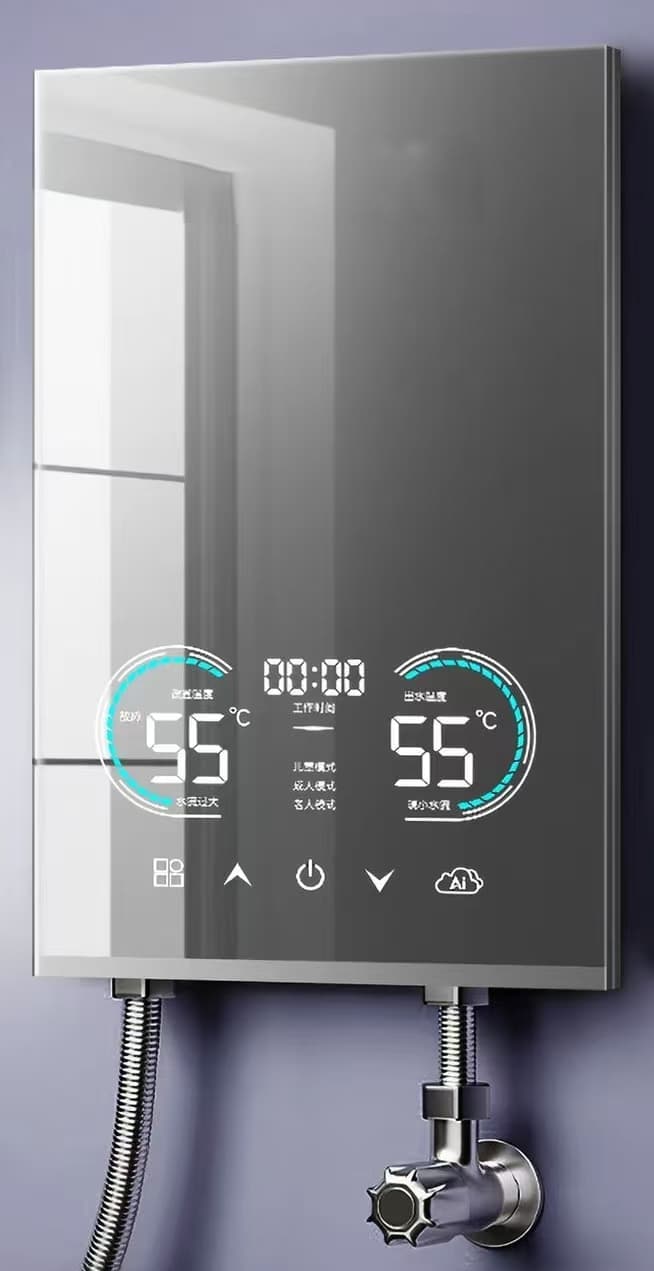

Touch Control at LED Display

Ang CT12350 Instant electric water heater na PCBA ay nagbibigay ng limang pangunahing control key:

- Kapangyarihan

- Pagtaas ng temperatura o kapangyarihan

- Pagbaba ng temperatura o kapangyarihan

- AI

- Pagpili ng mode

Ang touch-control interface ay maaaring gumana sa pamamagitan ng surface-mounted 4 mm glass panel o 2 mm plastic panel, na nagpapahintulot sa appliance manufacturer na bumuo ng iba't ibang disenyo ng front-panel.

Ang LED display ay maaaring magpakita ng:

- Temperatura ng tubig sa labasan

- Itakda ang temperatura

- Oras ng pagpapatakbo

- Katayuan ng pag-init

- Power-on na katayuan

- Napiling operating mode

- Mga code ng kasalanan

Ang mga icon ng display at layout ng interface ay maaaring isaayos ayon sa hitsura ng produkto at mga kinakailangan ng customer.

Maramihang Fault-Protection Function

Kasama sa CT12350 ang ilang mga function ng control at fault-diagnosis para sa mga instant electric water heater application.

Kapag ang temperatura ng outlet ay umabot sa 63°C, awtomatikong binabawasan ng controller ang heating output ng isang power level. Kung ang temperatura ay umabot o lumampas sa 65°C, ang E4 na over-temperature na alarma ay isaaktibo at huminto ang pag-init. Maaaring ipagpatuloy ang normal na operasyon pagkatapos bumaba ang temperatura sa ibaba 55°C.

Sinusuportahan din ng controller ang:

- E1 leakage fault alarm at heating cut-off

- E2 outlet temperature sensor open-circuit o short-circuit na proteksyon

- Awtomatikong pagbawi pagkatapos maalis ang fault ng sensor ng temperatura

- Fault-code display para sa mas madaling inspeksyon at pagpapanatili

Ang pagganap ng panghuling proteksyon ay nakasalalay sa kumpletong disenyo ng appliance, mga sensor, mga kable, sistema ng pag-init at iba pang bahagi ng kaligtasan.

Pangunahing Teknikal na Pagtutukoy

| Parameter | Pagtutukoy |

|---|---|

| Modelo ng Produkto | CT12350 |

| Uri ng Produkto | Instant Electric Water Heater PCBA |

| Disenyo ng Control Board | Isolated Integrated Control Board |

| Operating Voltage | AC 150–280 V, 50 Hz |

| Na-rate na Boltahe | AC 220 V |

| Maximum Heating Load | 6,000 W |

| Mga Output ng Pagkontrol sa Pag-init | 3 Pangkat |

| Mga Antas ng Kapangyarihan | 7 Antas |

| Saklaw ng Pagtatakda ng Temperatura | 30–55°C |

| Rate ng Daloy ng Pag-activate | 1.5 L/min |

| Rate ng Daloy ng Pag-shut-Off | 1.3 L/min |

| Sensor ng Temperatura | 50 kΩ NTC sa 25°C |

| Mga Preset na Mode | Bata 38°C, Matanda 42°C, Matatanda 45°C |

| Touch Panel Compatibility | 4 mm na Salamin o 2 mm na Plastic Panel |

| Temperatura sa Pagpapatakbo | −15°C hanggang 65°C |

| Operating Humidity | 10%–95% RH |

Sample na Pagsubok at Pag-verify ng Pagganap

Sa panahon ng sample na pag-verify, ang switch-mode na bersyon ng power supply ay patuloy na gumagana sa loob ng walong oras sa AC 280 V nang walang abnormal na performance. Ang sistema ay nagpapatakbo din ng walong oras sa ilalim ng isang pagsubok na kapaligiran na 65°C at 90% na relatibong halumigmig.

Ang mga resultang ito ay nauugnay sa nasubok na sample at tinukoy na mga kondisyon ng pagsubok. Dapat na ma-verify muli ang mga huling detalye ng elektrikal, kapaligiran at kaligtasan pagkatapos maisama ang PCBA sa kumpletong pampainit ng tubig ng customer.

OEM at ODM PCBA Customization

Ang CT12350 ay maaaring gamitin bilang isang reference control platform para sa customized na instant electric water heater projects. Ang mga magagamit na serbisyo sa engineering at pagmamanupaktura ay kinabibilangan ng:

- Disenyo ng hardware ng PCBA

- Naka-embed na firmware development

- Pag-customize ng lohika sa pagkontrol sa pag-init

- Pagpapasadya ng display at touch-interface

- Connector at wiring-harness adaptation

- Pagtutugma ng temperatura at daloy-sensor

- Component sourcing

- SMT at DIP assembly

- Functional na pagsubok

- Prototype at batch production

Para sa pagsusuri ng proyekto, maaaring ibigay ng mga customer ang kinakailangang operating voltage, heating power, mga sukat ng produkto, disenyo ng display, mga detalye ng sensor, wiring diagram at mga pamantayan sa kaligtasan ng target.

Mga aplikasyon

Ang CT12350 control platform ay angkop para sa:

- Mga instant electric water heater ng sambahayan

- Mga instant electric shower water heater

- Mga compact na wall-mounted water heater

- Mga gamit sa banyo at kusina na may mainit na tubig

- Customized OEM at ODM water-heating system

Kung gumagawa ka ng 220 V instant water heater at nangangailangan ng nako-customize na 6 kW na kontrol na PCBA, makipag-ugnayan sa SunSam kasama ang iyong mga detalye ng produkto, mga guhit o mga kasalukuyang sample. Maaaring suriin ng aming koponan sa engineering ang mga kinakailangan sa kontrol at maghanda ng angkop na panukala sa pagbuo at pagmamanupaktura ng PCBA.
